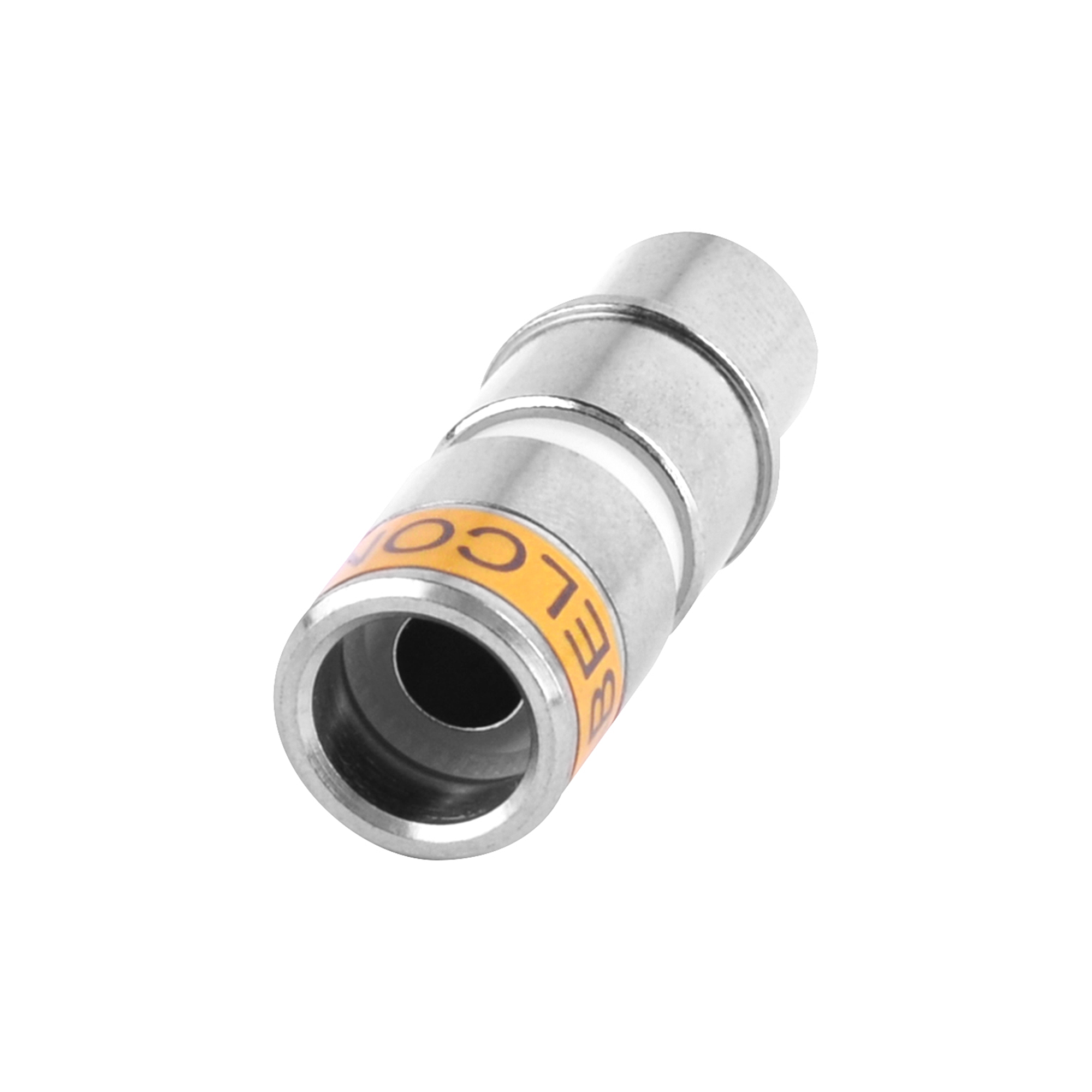

IECM-6-TD 4,9 TD 1,02 samec (zástrčka) Cabelcon

———-
Charakteristika
———-
• Profesionálne kompresné konektory určené pre káble RG6. Konektory pre káble s priemerom 6,6 -6,8 mm s hrúbkou jadra 1,00, 1,02 alebo 1,05 mm.
• Konektory boli vytvorené pre najväčších káblových operátorov na svete, ktorí kladú najvyššie kvalitatívne požiadavky týkajúce sa fyzickej pevnosti a odolnosti voči poveternostným vplyvom, maximálneho tienenia a vysokého útlmu nesúladu.
• Všetky tieto vlastnosti robia z konektorov Cabelcon perfektné všade tam, kde chceme zaručiť kvalitu spojenia z hľadiska RF prenosu, prenosu energie a mechanickej odolnosti.
• IECF konektor (zásuvka) a IECM (zástrčka) sú konektory určené pre RTV zásuvky alebo pre TV prijímače alebo STB.
• Zhoda s normou IEC zaručuje vhodný rozmer konektora a zaručuje trvanlivosť spojenia.
• Rýchla a jednoduchá inštalácia kompresného konektora
• Jedinečný patentovaný kompresný systém
• Prevádzka do 3 GHz
• Neprispôsobený útlm >15-20dB
• Tienenie triedy A+
• Pevnosť svorky – >50% pevnosti kábla

———-
Technické údaje
———-
Pracovný frekvenčný rozsah: 0,3-3000 MHz
Vložný útlm (typ) dB
• 0,3-500 MHz: 0,01
• 500-860 MHz: 0,05
• 860-1000 MHz: 0,05
• 1000-1750 MHz: 0,19
• 1750-2150 MHz: 0,27
• 2150-3000 MHz: 0,45
Strata nesúladu (typ) dB
• 0,3-500 MHz: -22,3
• 500-860 MHz: -21,3
• 860-1000MHz: -20,9
• 1000-1750 MHz: -18,9
• 1750-2150 MHz: -17,9
• 2150-3000 MHz: -16,2
Tienenie: Trieda A+ (>95dB)
Impedancia: 75 Ohm
