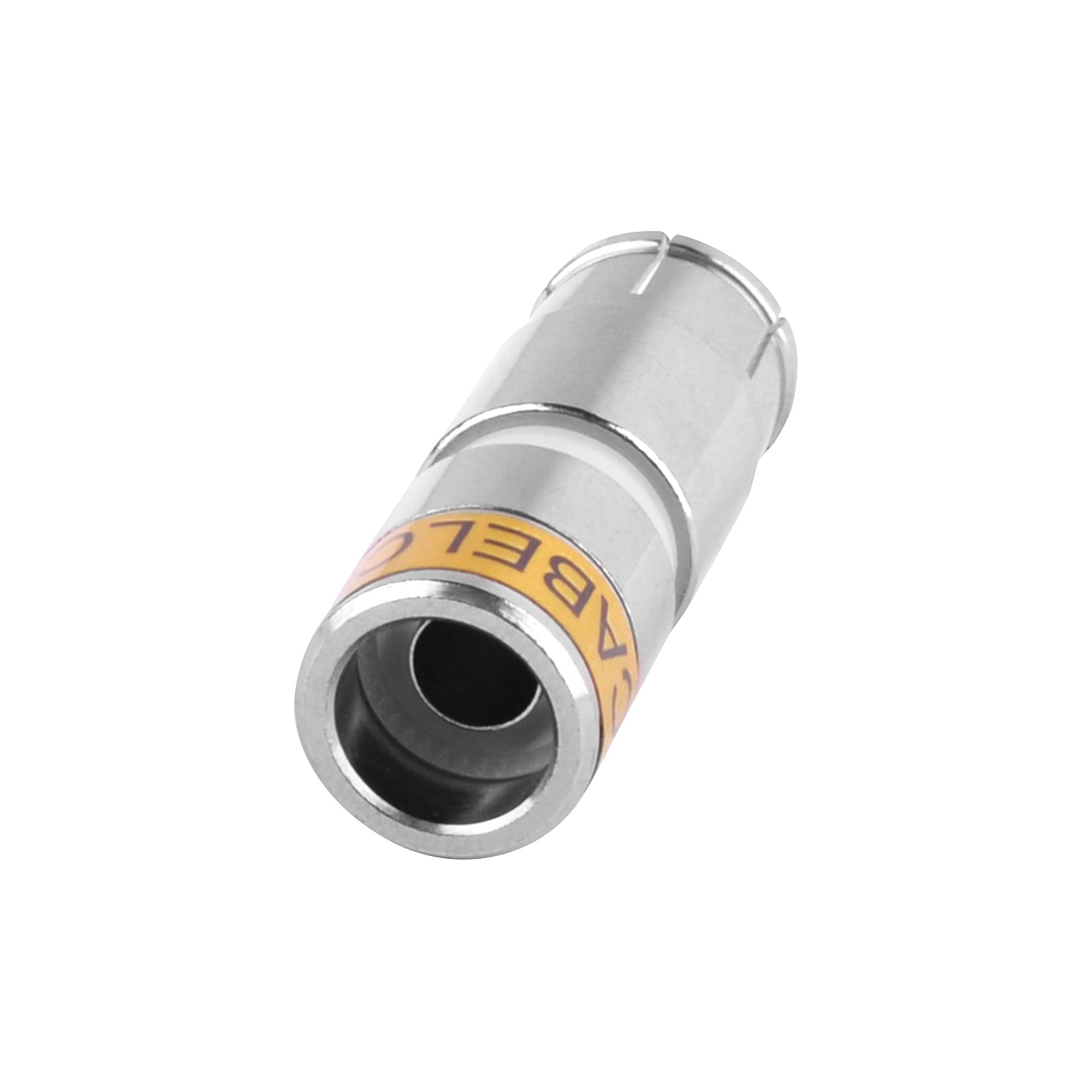

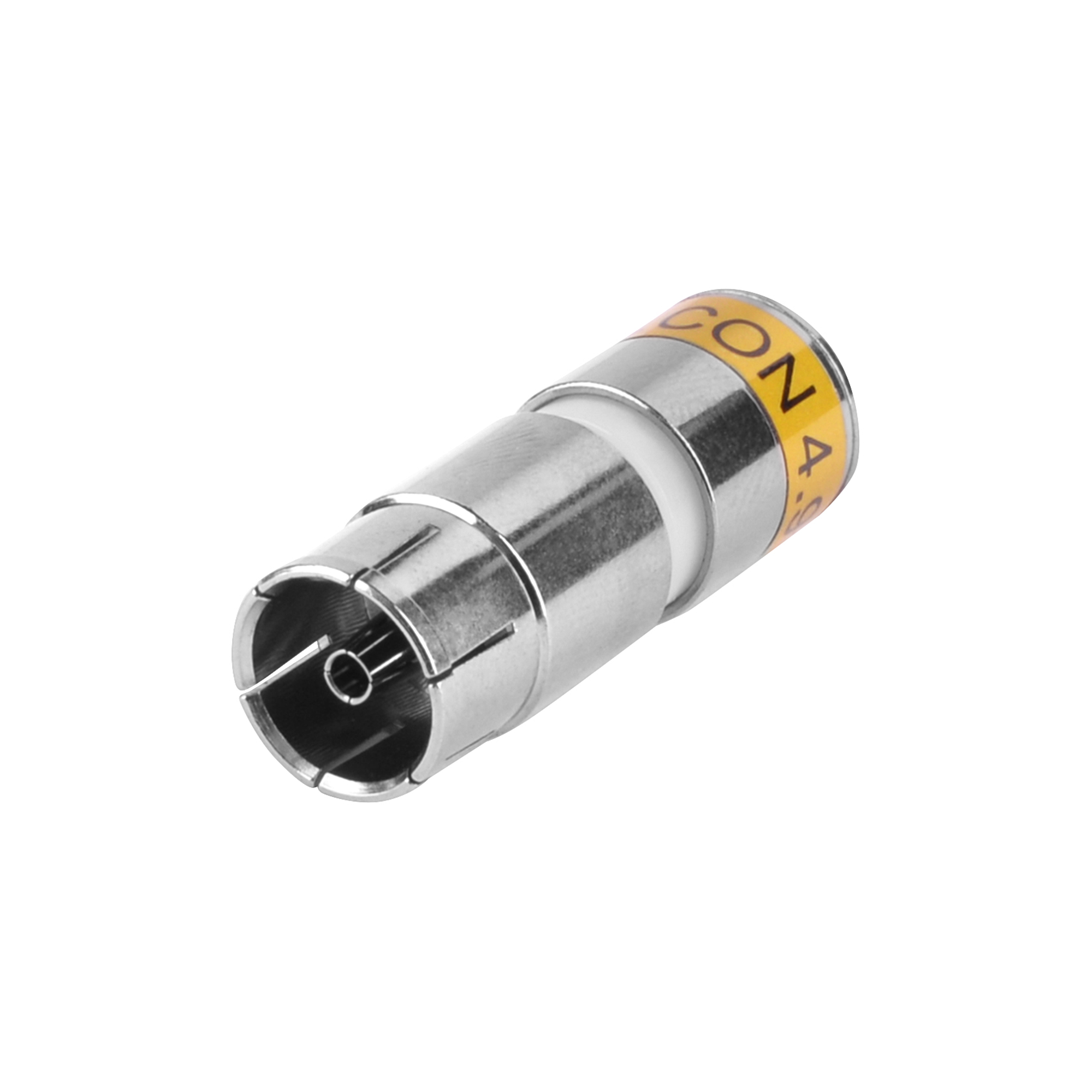

IECF-6-TD 4,9 TD 1,02 samica (čiapka) Cabelcon

———-
Charakteristika
———-
Profesionálne kompresné konektory určené pre káble RG6. Konektory pre káble s priemerom 6,6 -6,8 mm s hrúbkou jadra 1,00, 1,02 alebo 1,05 mm.
Konektory boli vytvorené pre najväčších káblových operátorov na svete, ktorí kladú najvyššie kvalitatívne požiadavky na fyzickú pevnosť a odolnosť voči poveternostným vplyvom, maximálne tienenie a vysoký útlm nesúladu.
Všetky tieto vlastnosti robia z konektorov Cabelcon perfektné všade tam, kde chceme zaručiť kvalitu spojenia z hľadiska RF prenosu, prenosu energie a mechanickej odolnosti.
IECF konektor (zásuvka) a IECM (zástrčka) sú konektory určené pre RTV zásuvky alebo pre TV prijímače alebo STB.
Zhoda s normou IEC zaručuje správny rozmer konektora a zaručuje trvanlivosť spojenia.
Rýchla a jednoduchá inštalácia kompresného konektora
Jedinečný patentovaný kompresný systém
Prevádzka až do 3 GHz
Strata nesúladu >15-20dB
Tienenie triedy A
Pevnosť svorky – >50 % pevnosti kábla

———-
Technické údaje
———-
Pracovný frekvenčný rozsah: 0,3-3000 MHz
Vložný útlm (typ) dB
0,3-500 MHz: 0,05
500-860 MHz: 0,12
860-1000 MHz: 0,12
1000-1750 MHz: 0,39
1750-2150 MHz: 0,60
2150-3000 MHz: 0,92
Strata nesúladu (typ) dB
0,3-500 MHz: -23,2
500-860 MHz: -21,9
860-1000 MHz: -21,4
1000-1750 MHz: -18,6
1750-2150 MHz: -17,1
2150-3000 MHz: -14,6
Tienenie: Trieda A (>85dB)
Impedancia: 75 Ohm
