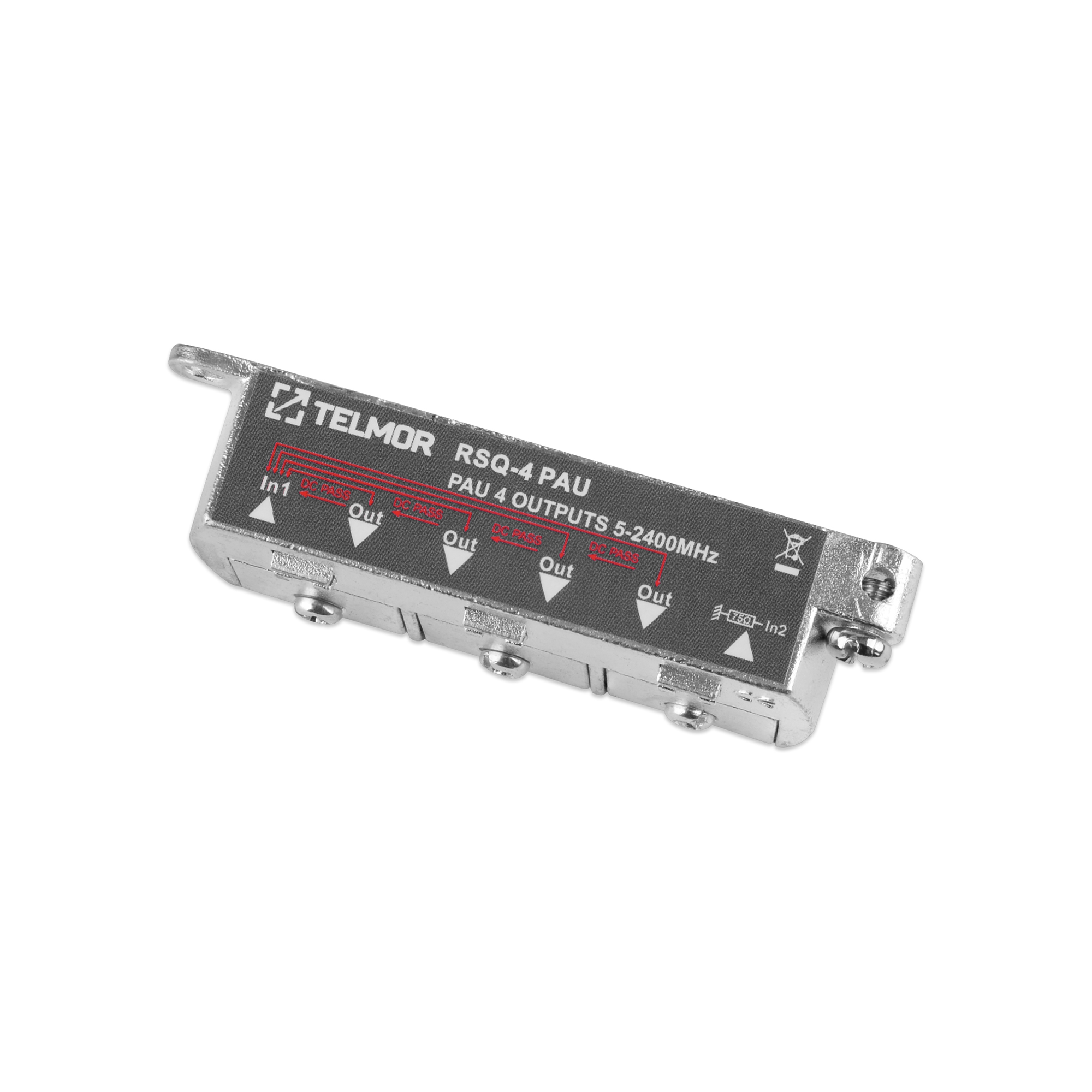

RSQ-4 PAU RÝCHLY SPLITTER 4X 2,4G TELMOR

———-
Charakteristika
———-
• Interné odbočovače a rozbočovače TELMOR radu RS/RSQ a TS/TSQ sa používajú v koaxiálnych distribučných sieťach SAT-IF pracujúcich so signálmi DVB-S/S2 (QPSK, 8PSK) a/alebo signálmi digitálnej pozemnej televízie (COFDM, FM a DAB).
• Všetky výstupy rozdeľovača umožňujú prúdenie prúdu na vstup a všetky odbočky umožňujú prúdenie prúdu cez hlavné vedenie, t.j. z výstupu na vstup.
• Vysokokvalitné liatinové telesá pokryté zliatinou medi a zinku. Kryty sú spájkované, aby poskytovali vysoký stupeň tienenia.
• Frekvenčný rozsah 5 – 2400 MHz.
• Vysokokvalitné liate telo s povlakom zo zliatiny medi a zinku.
• Zásuvkové konektory typu F v sérii RS a TS.
• Krimpovacie konektory v sérii RSQ a TSQ.
• Ideálne pre signály DVB-T/T2 a DVB-S2/S2X.
• Prevod prúdu z výstupov na vstupy v rozbočovačoch – max 500 mA.
• Prúdový tok v zbernici (výstup/vstup) v odbočkách.
• EMI – RF>-120dB.
• Trieda A

———-
Technické údaje
———-
Tlmenie max. (IN-OUT)
• 5 – 40 MHz: 8,2 dB
• 41 – 470 MHz: 8,8 dB
• 470 – 1350 MHz: 10,2 dB
• 1350-2000 MHz: 11,0 dB
• 2000-2400MHz: 11,5dB
Izolácia min. (OUT-OUT)
• 5 – 40 MHz: 25 dB
• 41 – 470 MHz: 25 dB
• 470 – 1350 MHz: 22 dB
• 1350-2000 MHz: 22 dB
• 2000-2400MHz: 22dB
Dav. min nezhody (IN / OUT)
• 5 – 40 MHz: 12,0 dB
• 41 – 470 MHz: 12,0 dB
• 470 – 1350 MHz: 12,0 dB
• 1350-2000 MHz: 12,0 dB
• 2000-2400MHz: 12,0dB
Prenos napätia: 24V/500mA
Impedancia: 75 Ohm
