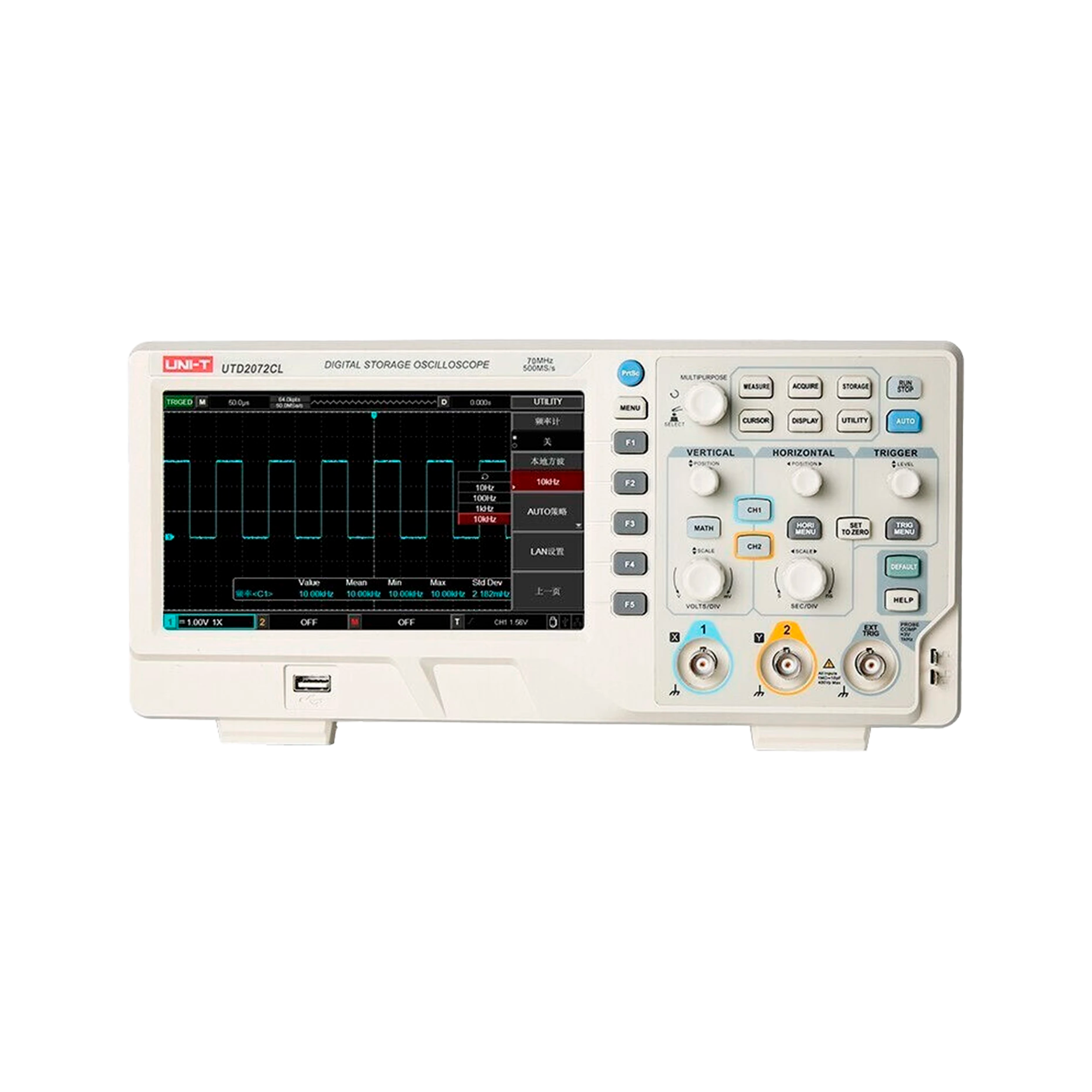

Osciloskop Uni-T UTD2072CL

———–
HLAVNÉ PARAMETRE
———–
Šírka pásma: 25 MHz
Počet kanálov: 2
Vzorkovacia frekvencia: 500 MS/s
Čas nábehu: <5 ns
Hĺbka pamäte: 64 kpts
Rýchlosť zachytávania priebehu: >5000 wfms/s
Vertikálna citlivosť: 1 mV/div ~ 20 V/div
Presnosť merania jednosmerným prúdom (priemerná akvizícia): ±(3% x čítanie + 0,1 divu + 1 mV)
Vstupná impedancia: 1 MOhm ±2%/24 pF ±3 pF
Polarita: pozitívna/negatívna
Vstupné napätie: max. 400 V (DC + AC špička)
Matematické operácie: sčítanie, odčítanie, násobenie, delenie, FFT
Časová základňa: 2 ns/div ~ 50 s/div
Ukladanie nameraných údajov: nastavenie, priebeh, bitová mapa

———–
SPÚŠŤANIE
———–
Počítadlo frekvencie: 6 číslic
Typy spúšťačov: okraj, šírka impulzu, video, striedavý
Spúšťacie zdroje: CH1, CH2, Line, EXT
Rozsah úrovne spúšťania:
interné: ±8 div napočítaných od stredu obrazovky
vonkajšie: ±3V
Dead Time Rise Range: 80 ns ~ 1,5 s
Typy okrajových spúšťačov: stúpanie, klesanie, stúpanie a klesanie
Samonastavovanie: Áno
Porty: Pass/Fail Output, USB OTG

———–
VŠEOBECNÉ VLASTNOSTI
———–
Napájanie: 100 ~ 240 VAC RMS, 50/60 Hz
Displej: 7” TFT LCD, WVGA (400 x 240 px)
Hmotnosť: 2,5 kg
Rozmery: 306 x 138 x 124 mm
Príslušenstvo: 2x meracia sonda, napájací kábel, USB kábel
