Crossover VHF/UHF ZWR-400 Telkom Telmor

———-
Charakteristika
———-
Pracovné pásmo a frekvencia: FM: 87,5-108 MHz; VHF: 174-240 MHz; UHF: 470-694 MHz
Nezávislý prenos napájacieho napätia pre anténne vstupy VHF, UHF1, UHF2 s autodetekciou
Kompaktné a praktické puzdro
Sada obsahuje popruh pre montáž na anténny stožiar
Profesionálny crossover vyrobený v Poľsku

———-
Technické údaje
———-
Prevádzkové pásmo:
• FM: 87,5-108 MHz
• VHF: 174-240 MHz
• UHF1: 470-694 MHz
• UHF2: 470-694 MHz
Prostredníctvom tlmenia:
• FM: 2,5 dB
• VHF: 2dB
• UHF1: 5 dB
• UHF2: 12 dB
DC priechody: VHF, UHF1, UHF2 – áno (FM – nie)
Automatický DC priechod: áno (pre VHF, UHF1, UHF2)
Rozmery produktu: 87x75x22 mm
Rozmery telesa stožiara: 128x109x45 mm
Čistá hmotnosť s krytom stožiara: 0,3 kg

ZWR-400 je crossover so štyrmi vstupmi: FM, VHF, UHF1 a UHF2 a jedným výstupom. Zariadenie sa používa na sčítanie signálov z televíznych antén VHF a UHF a rádiovej antény. Šírka pásma FM: 87,5-108 MHz, VHF: 174-240 MHz, UHF1&2: 470-694 MHz.
ZWR-400 zabezpečuje prenos napájacieho napätia zo vstupu do VHF a UHF výstupov, čo umožňuje napájanie anténnych predzosilňovačov. V prípade
aktívnymi anténami sa napájanie automaticky prenesie na príslušné vstupy. Keď je pripojená pasívna anténa, prenos napätia bude
zablokovaný pre port, ku ktorému je pripojený.

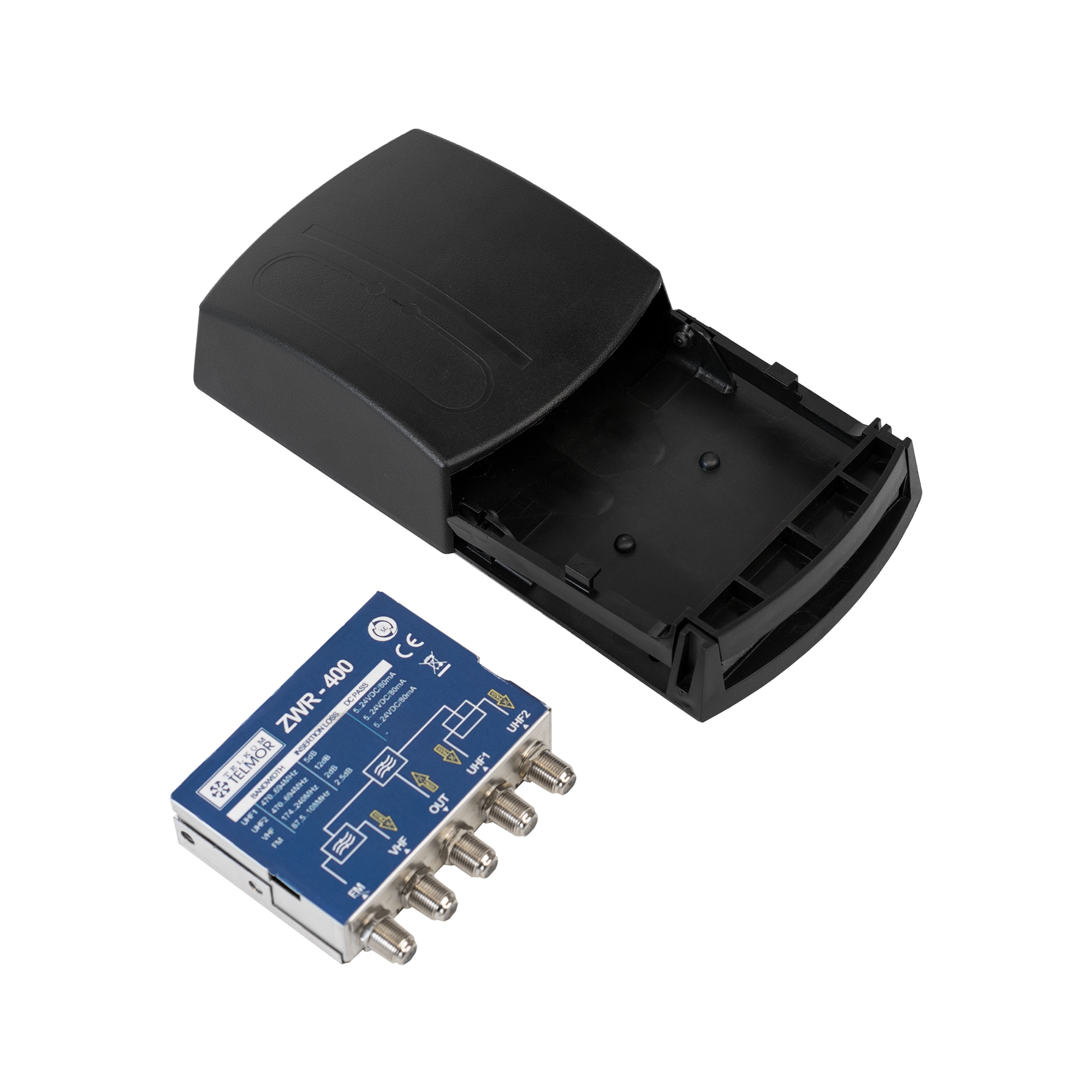

Diplexer je možné namontovať na anténny stožiar vďaka špeciálnemu puzdru ABS odolnému voči striekajúcej vode.
Crossover je profesionálne riešenie so zabudovanou technológiou filtra SAW. Tým sa zabráni prenikaniu signálov GSM/LTE a 5G do inštalácie.
Použitie filtrov na UHF vstupoch umožňuje použitie pasívnych antén pracujúcich v širšom frekvenčnom rozsahu UHF. Nie sú potrebné žiadne ďalšie filtre alebo crossovery.
Port UHF2 (s väčším prechodovým útlmom) je určený pre antény prijímajúce silnejšie signály (osvetlenie, vyšší výkon vysielača). Vďaka takejto domácej inštalácii môžeme ovládať signály rôznej sily bez ďalších tlmičov alebo selektívne ladených zosilňovačov.
Riešenie je určené pre SMATV aplikácie pre rodinné domy. Pre väčšie inštalácie odporúčame použiť kanálové zosilňovače série WWK.
